产品信息
| 品名 | 专用型二硅化钼发热体 |
| 品牌 | YTTORCH |
| 产地 | 中国 |
| 型号 | 特殊气氛专用型 |
| 建议温度等级型号 | TC1700型 |
| 形状 | 定制 |
| 尺寸 | 定制 |
| 元件温度 (空气气氛) | 1700℃ |
| 特点 |
|
| 应用范围 | 非氧化气氛电炉 |

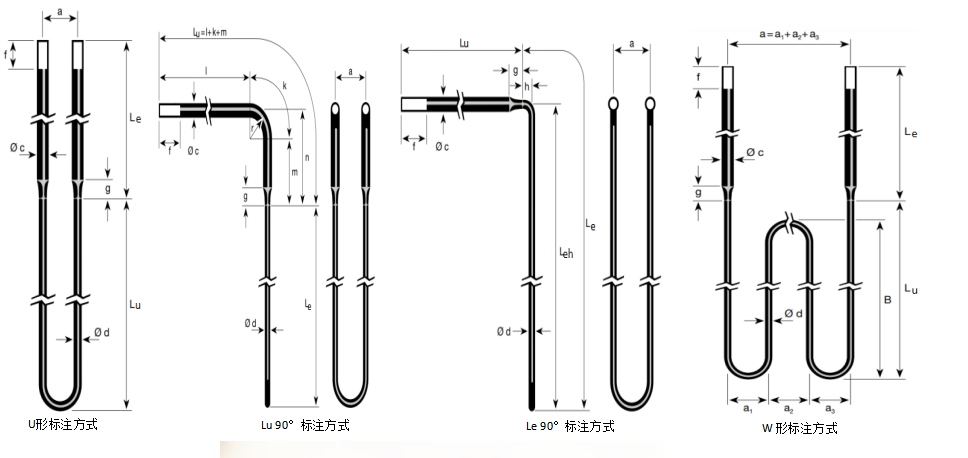

| 产品标准规格 | |||||||||
|
直径（mm） фd(热端)/ фc(冷端) |
形状 |
长度（mm） Le(热端)/ Lu(冷端) |
a(mm) | g(mm) | f(mm) | h(mm) | n(mm) | ||
|
标准 |
最小 |
标准 |
最小 | ||||||
| 3/6 |
U,L,W或定制 |
定制 | 25 | 12 | 15 | 30 | 10 | 40 | 35 |
| 4/9 |
U,L,W或定制 |
定制 | 25 | 15 | 20 | 30 | 10 | 50 | 45 |
| 6/12 |
U,L,W或定制 |
定制 | 50 | 25 | 25 | 45 | 15 | 90 | 70 |
| 9/18 |
U,L,W或定制 |
定制 |
60 | 35 | 32 | 75 | 20 | 135 | 110 |
| 12/24 |
U,L,W或定制 |
定制 |
80 | 50 | 40 | 100 | 35 | / | / |
技术数据
物理性能：
| 产品类型 | 密度-g/cm3 | 室温弯曲强度-MPa | 硬度-GPa | 压缩强度-MPa | 吸水率-% | 热伸长率-% |
| TC1700 | 5.8±0.1 | 450 | 11 | >1500 | ≤0.2% | 4 |
化学性质:
高温抗氧化性:高温氧化气氛下，元件的表面生成一层致密的石英(SiO2)保护层以防止MoSi2继续氧化。当元件温度大于1700℃,熔点为1710℃的SiO2熔融,由于表面张力的作用，SiO2熔聚成滴，而失去保护作用。元件在氧化气氛下，再继续使用时，SiO2保护层重新生成。
必须指出的是，硅化钼电热元件不宜在400-700℃范围内长期使用，否则元件会因低温的强烈氧化作用而粉化
不同气氛对元件使用温度的影响
| 气 氛 A t m o s p h e r e | 1 7 0 0 型 | 1 8 0 0 型 |
| 空 气 Air | 1700 | 1800 |
| N₂ Nitrogen | 1600 | 1700 |
| He Ar Ne Argon,Helium | 1600 | 1700 |
| 干H₂ (露点)-80℃ Dry Hydrogen(dew point) | 1150 | 1150 |
| 湿H₂ (露点)20℃ wet Hydrogen(dew point) | 1450 | 1450 |
| 混合气体(e.g.10%CO2,5%C0,15%H₂) | 1600 | 1700 |
| 混合气体(e.g.40%H₂,20%CO) | 1400 | 1450 |
| 裂解和部分燃烧的氨(8%H₂)Cracked and partially burnt ammonia | 1400 | 1450 |
烟台火炬特种高温陶瓷有限公司
0535-6891306
0535-6891307
yttorch@torch-mosi.com
www.torch-mosi.com
山东省烟台市莱山区秀林路9号
